蓝牙模块都有哪些呢？

蓝牙模块都有哪些呢？

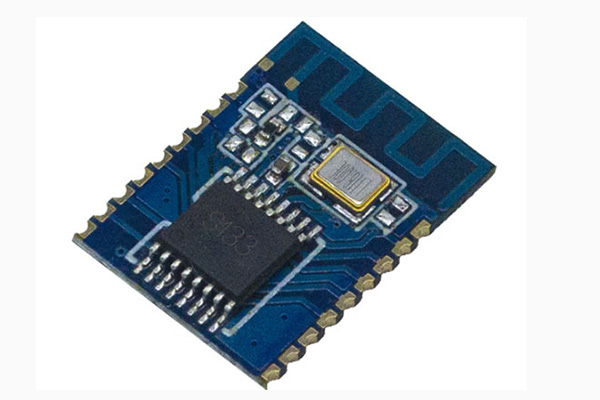

目前用的比拟普遍的CSR 86xx系列的蓝牙模块构成，目前的主流CSR蓝牙模块86XX系列普通组成：

1，蓝牙SOC,(蓝牙芯片比方CS8635)

2，时钟晶振(普通是16MHz/26M/32MHz)；

3, RF带通滤波器+ ANT(陶瓷天线或者是PCB天线）；

4，SMPS功率电感（还有滤波电容）；

5，扩展存储用EEPROM或是SPI FLASH；

6，PCB板（以上一切的元件都装置PCB板上，普通为4层板，板边普通开金属化半孔用来衔接外围电路）上面只是举例典型的CSR计划的音频模块，局部模块由于内部曾经集成EEPROM所以无需外挂存储也可工作；局部低功耗的芯片不需求外置功率电感；局部模块为了俭省空间，RF天线是不制造在模块上的，但是作为一个模块，最根本的就是:一颗SOC+PCB+最小应用电路(滤波电容，贴片晶振）

依照普通的用处来分类的话能够简单的分3类：

1，语音，音频类SOC，普通用来做音箱，耳机类消息产品。比方CSR8610，CS8635;

2，单纯的数据传输类SOC，普通用来传输近间隔，小数据传输（也有人叫透传模块，BLE模块，低功耗模块等等），比方CSR1010，TI的CC2540/2541;能够用来配合传感器来做一些计步器，心率，血压，血氧含量等低功耗个人安康类设备（不能传输，也不带音频解码）。

3，语音与数据复合的SOC，能够同时传输语音，音频，数据,比方CSR8670，8675等。

还有一种分类办法：依照蓝牙芯片能否固化蓝牙协议来分：

1，ROM板，芯片支持的蓝牙协议在出厂时曾经固化好了，比方CSR8635的蓝牙协议：■Bluetoothv4.0specificationsupport■A2DPv1.2■AVRCPv1.4■HFPv1.6■HSPv1.2■DIv1.3就支持以上蓝牙协议，所以8635只能用来做耳机，音箱，通话免提等音频设备。

2，FLASH版，无固化协议，需求自行在开发环境中自行选择&配置需求的蓝牙协议。比方CSR8670能够用来做各种奇奇异怪的蓝牙设备，蓝牙心率，计步器，蓝牙温度级，蓝牙端口，蓝牙音箱，蓝牙耳机，蓝牙手表等等ROM芯片能做到的FLASH芯片都能做，ROM版芯片不能做到，FLASH也能做到。
