高速风筒驱动板+按键LED灯带板+高集成硬件方案

方案集成化 IPM 方案替代分立元件，电路面积大幅缩减，外围器件更少，稳定性更高，为整机小型化提供关键支撑。
单引脚级联驱动多路 RGB 灯，不占用额外主控资源，布线极简，轻松实现灯效控制，为 PCB 腾出更多空间。
环形 PCB 高集成布局，将驱动、控制、灯效、电源等模块全部压缩在极小空间内，适配风筒结构，不占用额外空间，让整机更轻巧。
在线咨询

    高速风筒驱动板+按键LED灯带板，小型化高集成硬件方案

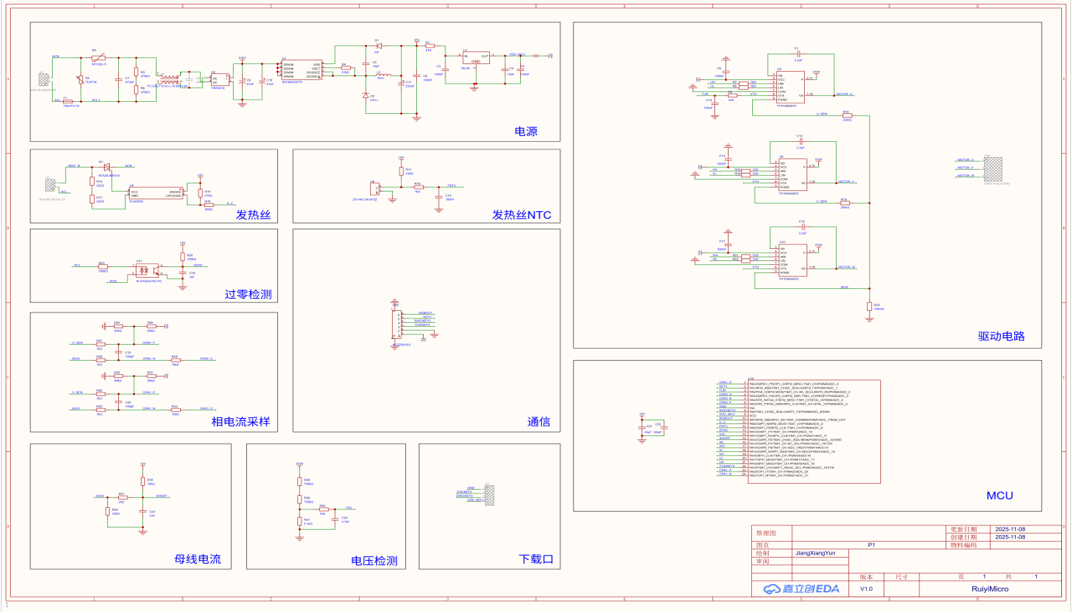

    电机驱动部分

    1.核心驱动芯片：采用高集成度的RY721x系列MCU，作为系统控制核心。

    2.电源管理路径：高交流220V输入经整流稳压后，产生310V、15V和5V直流电，其中5V为主控芯片供电。

    3.功率驱动链路：采用IPM（智能功率模块）构建三相逆变桥驱动电机。

    4.状态反馈回路：电机的三相电流信息，通过ADC实时采集并反馈给RY721x，形成闭环控制。

    5.人机交互接口：多按键功能控制，内置RGB级联驱动实现灯带控制。

    *IPM功率驱动

    集成化 IPM 方案替代分立元件，电路面积大幅缩减，外围器件更少，稳定性更高，为整机小型化提供关键支撑。
    *LED级联
    单引脚级联驱动多路 RGB 灯，不占用额外主控资源，布线极简，轻松实现灯效控制，为 PCB 腾出更多空间。
    *紧凑布局
    环形 PCB 高集成布局，将驱动、控制、灯效、电源等模块全部压缩在极小空间内，适配风筒结构，不占用额外空间，让整机更轻巧。

    按键控制
    *风速指示灯
      共5档风速，从左到右风速依次增加。
    *温度指示灯
      共4档风温，从左到右风温依次增加。
    *开启/停止按键
      设备停止时按下按键，设备按照指示灯指示的速度和温度开始工作。
      设备开启时按下按键，设备停止。
    *速度调节按键
      循环调速
    *温度调节按键
      循环调温
    Note：控制方式仅供参考，提供多种控制方案。可选独立控制板、驱动一体板，支持功能自定义。
