豆浆机驱动板方案，电源驱动一体板方案开发

豆浆机驱动板方案，电源驱动一体板方案开发，功率范围：0-300W

最大工作主频48MHz

22通道独立PWM输出，8通道4组互补型PWM应用

12位高速ADC，22个输入通道及1个内部通道

1个16位8通道高级定时器、2个16位基本定时器

2个独立的模拟比较器

2个独立运算放大器，每个运放三端均和GPIO端口复用

32位硬件除法器（HWDIV）、32位硬件开方计算器（HWSQRT）

1路级联 LED 驱动

独立看门狗定时器

支持3种功耗模式(Active、Sleep、Stop)

工作电压：2.0V-5.5V

Tj：-40℃ - +105℃

工作电压：178V-264V AC

功率范围：0-300W

控制方式：无传感器控制

通信方式：UART（光耦隔离）、PWM

转速范围：0~50,000 ERPM

保护机制：过流、堵转、缺相、过欠压保护

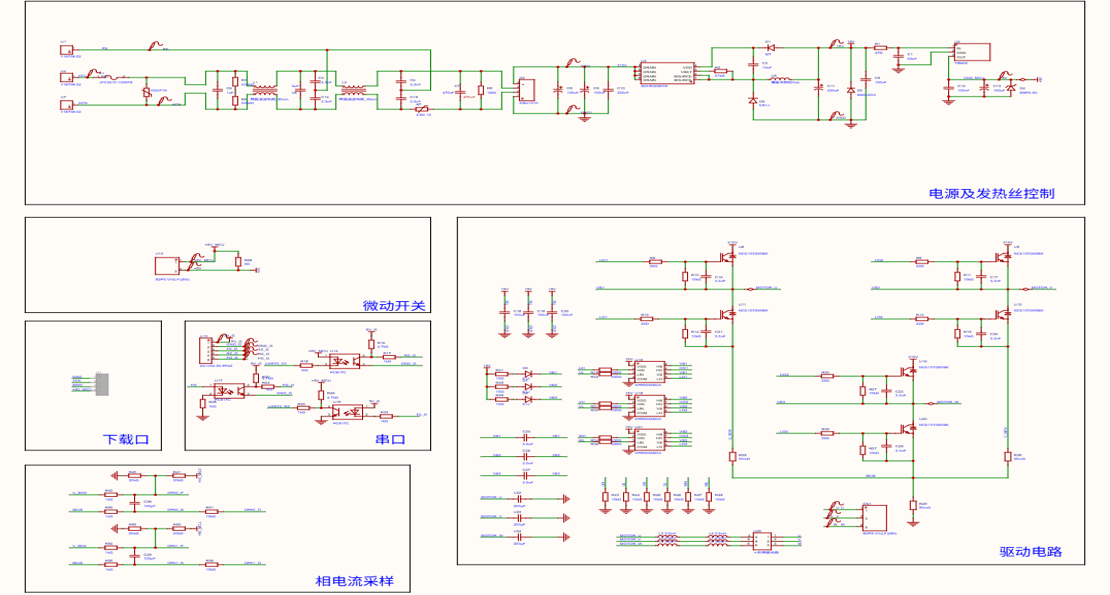

1.核心驱动芯片：采用高集成度的RY721x系列MCU，作为系统控制核心。

2.电源管理路径：高交流220V输入经整流稳压后，产生310V、15V和5V直流电，其中5V为主控芯片供电。

3.功率驱动链路：RY721x输出的PWM信号经Gate Driver放大后，驱动IGBTs构成的逆变电路，为电机提供动力。

4.状态反馈回路：电机的三相电流信息，通过ADC实时采集并反馈给RY721x，形成闭环控制。
